一、前言

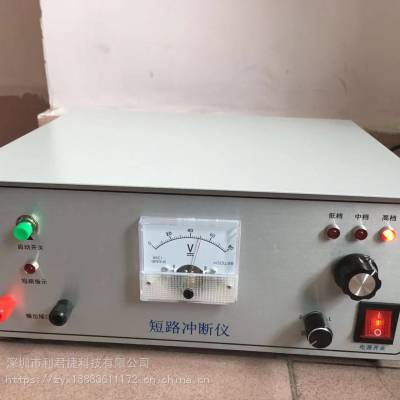

本公司生产的冲断仪全名叫电线制程短路冲断测试机，俗名又叫“打断器”，其功能是专门检测和修复电线制程中的短路不良产品。
二、适用范围
适用于各种短路不良线材，快速准确的修复是本测试机的特点，配合返修区的不良检查和修复最能节省工时、提高效率。
三、规格
1、温度：5~45℃
2、湿度：20~90%RH
3、电源：AC220V±10%
4、功能：检测和修复短路不良产品
5、冲断电压强度设定：L.VC(低)、M.VC（中）、H.VC（高）三档可选择
6、冲断启动方式：手动或脚踏
四、操作方法
1、插上市电220V电源，打开电源开关（POWER），这时
电源开关内的指示灯亮起，仪器处在待测状态。
2、根据线材种类和自身需求来拨动冲断电压调节开关
RESER VE ENERGY），以便选择冲断电压的
高低，选择原则是先选低档位后选***位。本机有L.VC
(低：约DC20V)、M.VC（中：约DC35V）、H.VC
（高：约DC50V）三档供选择，选择好档位后，电
压表上会有相应的冲断电压指示。
3、接上脚踏开关（在仪器背面）和测试治具线。
4、用治具线上的夹子夹住不良产品的两端，这时仪器上
的短路不良指示灯（LAMP）发亮，同时仪器会发出连
续蜂鸣报警声（可转动调节开关BEER来调节报警声
大小），表明该产品为短路不良。
5、手动按下仪器面板上的启动开关（THRVSTCIRCVIT）
或踩下脚踏开关后迅速松开，这时会听到“噼”放电
声，同时电压表上的指针会向左抖动一下后又返回原
位，而且仪器面板上短路指示灯熄灭、短路报警声也
消失，表明该短路不良品已经修复。如果仪器还发出
短路蜂鸣报警声，表明该不良品没有修复，这时可以
增大冲断电压强度后再试。
五、注意事项
1、测试仪器应在工作电压稳定的情况下使用，如电压波动太大，往往会造成测试仪的不良操作（注：本机使用电源电压为AC220±10％）。
2、操作过程中，当手按下启动开关或脚踩下脚踏开关后应立即松开，应当避免出现按下不放或踩下不松现象。
3、本机在出厂前均经过严格的检验，请不要擅自打开机盖调动仪器里面的元件。
4、测试治具上的夹子应定时清理上面的黑***，以防夹线出现接触不良。
5、非专业人员请不要擅自打开机盖，如出现故障，请及时通知我司。
